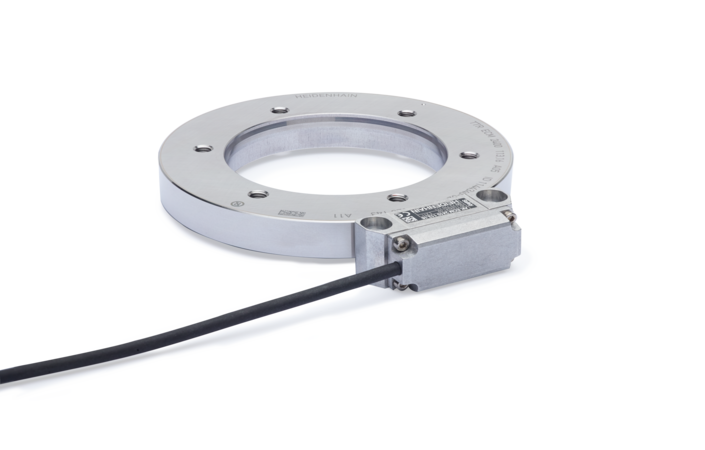

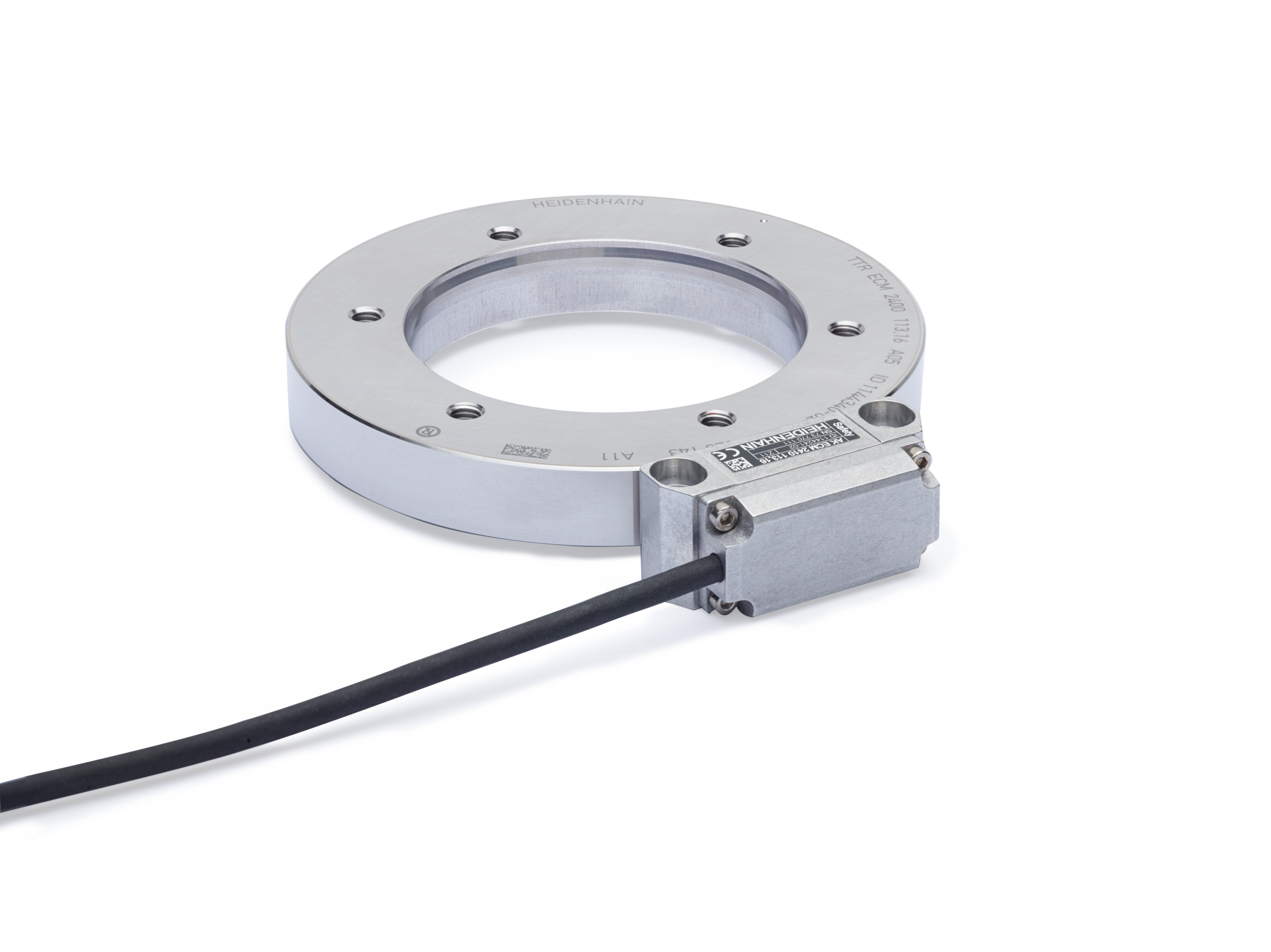

Serie ECM 2400

Absolute hoekmeetsystemen met magnetische aftasting

Eenvoudige montage, weinig afstelling nodig
Continubedrijf met hoge toerentallen
Robuust en ongevoelig voor vuil
Systeemnauwkeurigheid: ±3,5" tot ±8"
Signaalperioden: 900 tot 2600
Diameter: 113 mm tot 327 mm
Interfaces: EnDat 2.2, Fanuc, Mitsubishi

Compact en gevarieerd

De hoekmeetsystemen van de serie ECM 2400 omvatten verschillende trommelmaten en -vormen. Grote binnendiameters tot 260 mm maken kabelgeleiding door het meetsysteem eenvoudiger. Toch is de uitvoering bijzonder compact en dat maakt ook montage in krappe ruimten mogelijk.

Hoge toegestane toerentallen

Vanwege de modulaire constructie zonder eigen lagering zijn hoge toerentallen in continu- en omkeerbedrijf toegestaan - ook bij montage met mechanische foutuitsluiting. Ondanks hoge toerentallen zal het meetsysteem geruisloos werken.

Robuust en ongevoelig voor vuil

De MAGNODUR-verdelingstrommel is bijzonder ongevoelig voor verontreinigingen en dus geschikt voor ruwe werkplaatsomstandigheden met behoud van signaalkwaliteit.

Functional Safety

De hoekmeetsystemen zijn beschikbaar met Functional Safety en een veilige mechanische aansluiting. Systeemgeïntegreerde oplossing voor toepassingen tot SIL-2 zorgt dat storingen tot een minimum worden beperkt en gereedschapsmachines veilig gebruikt kunnen worden.

Contactpersoon – Verkoop

Afdeling verkoop

+31 318 58 18 00

info@heidenhain.nl

Lokale contactpersoon zoeken

Spotlight: Nauwkeurig centreren van modulaire hoekmeetsystemen

Downloads

Brochure - Modulaire hoekmeetsystemen

Brochure - Kabels en connectoren

Brochure - Interfaces

Productvariant

Modulaire hoekmeetsystemen bestaan uit een verdelingstrommel en een aftastkop. Selecteer in de lijsten beide toepasselijke deelcomponenten. Voor aanvullend advies kunt u contact opnemen met onze verkoopafdeling via telefoon, e-mail of via ons contactformulier.

Naar de aftastkoppen
