Contourbesturing CNC PILOT 640

Complexe taken eenvoudig programmeren

24 regelkringen, max. 6 als spil
Touchscreen voor multitouch-bediening
Maximaal 3 kanalen voor asynchrone bewerkingen met meerdere sledes
Programmering met smart.Turn, conform DIN of via cycli
Uitgebreide cycluspakketten voor bewerken en tasten
5-assige, simultane bewerking
Korte regelverwerkingstijd (1,5 ms)
TURN PLUS: open het programma met één druk op de knop

Breed scala aan toepassingen

CNC PILOT biedt veel krachtige en praktische functies, of het nu gaat om tegenspil, aangedreven gereedschap, C-, Y- of B-as. Bij de meerkanaalsbewerking kunnen zelfs verschillende bewerkingsstappen met meerdere sledes gelijktijdig worden uitgevoerd.

Automatisch programma

Met de functie TURN PLUS voor het automatisch genereren van het programma, doorloopt u de snelste weg van tekening naar werkstuk. Na invoer van het contour van het onbewerkte en bewerkte werkstuk, selecteert u materiaal en spanmiddel. De rest wordt automatisch uitgevoerd.

Gestructureerd programmeren

Met smart.Turn verloopt programmeren bijzonder eenvoudig. Bij de invoer worden alle parameters in invoerschermen samengevat en door contextgevoelige helpschermen inzichtelijk gemaakt. In het programma worden de bewerkingsblokken duidelijk gestructureerd en goed leesbaar weergegeven.

Praktijkgerichte bewerkingscycli

CNC PILOT 640 is uitgerust met een zeer uitgebreid cycluspakket. Dit pakket omvat cycli voor draaien, frezen of boren tot de bewezen standaard. Ook complexe bewerkingen, zoals kamsteken, simultane bewerking, wervelfrezen en afwikkelfrezen, zijn eenvoudig als cyclus programmeerbaar.

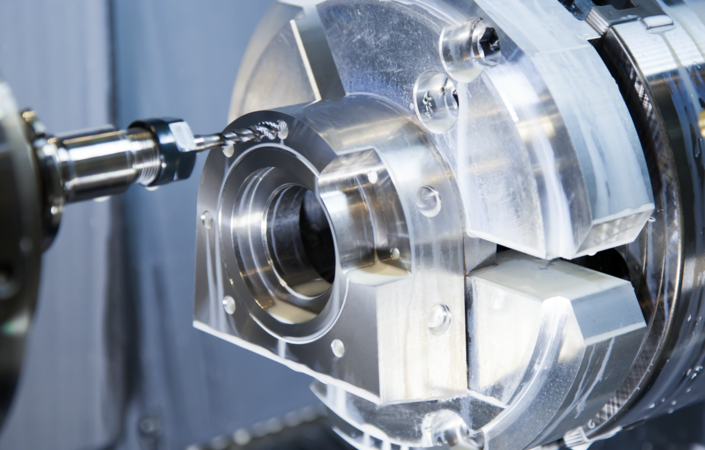

Complete bewerking

Voor- en achterzijde kunnen compleet worden bewerkt en dat biedt enorme voordelen: hogere nauwkeurigheid, minder fouten, kortere runtime en daardoor lagere kosten per eenheid. Met intelligente functies zoals spilsynchronisatie, verplaatsen naar vaste aanslag en afsteekcontrole is programmering zeer eenvoudig.

Load Monitoring

Load Monitoring bewaakt permanent de spil- en aandrijvingsbelasting van de machine en vergelijkt deze met belastingswaarden van een referentiebewerking. Daardoor herkent CNC PILOT 640 direct gereedschapsbreuk of -slijtage en voert dan de gedefinieerde reacties uit.

Contactpersoon – Verkoop

Afdeling verkoop

+31 318 58 18 00

info@heidenhain.nl

Contactpersoon – Service

Service-ondersteuning

+31 318 58 18 40

service@heidenhain.nl

Lokale contactpersoon zoeken

Downloads

Brochure - CNC PILOT 640 - Machinefabrikanten

Brochure - CNC PILOT 640 - Gebruikers

Brochure - CNC PILOT 640 - Functies

Brochure - Programmeerplaats

Gebruikersdocumentatie

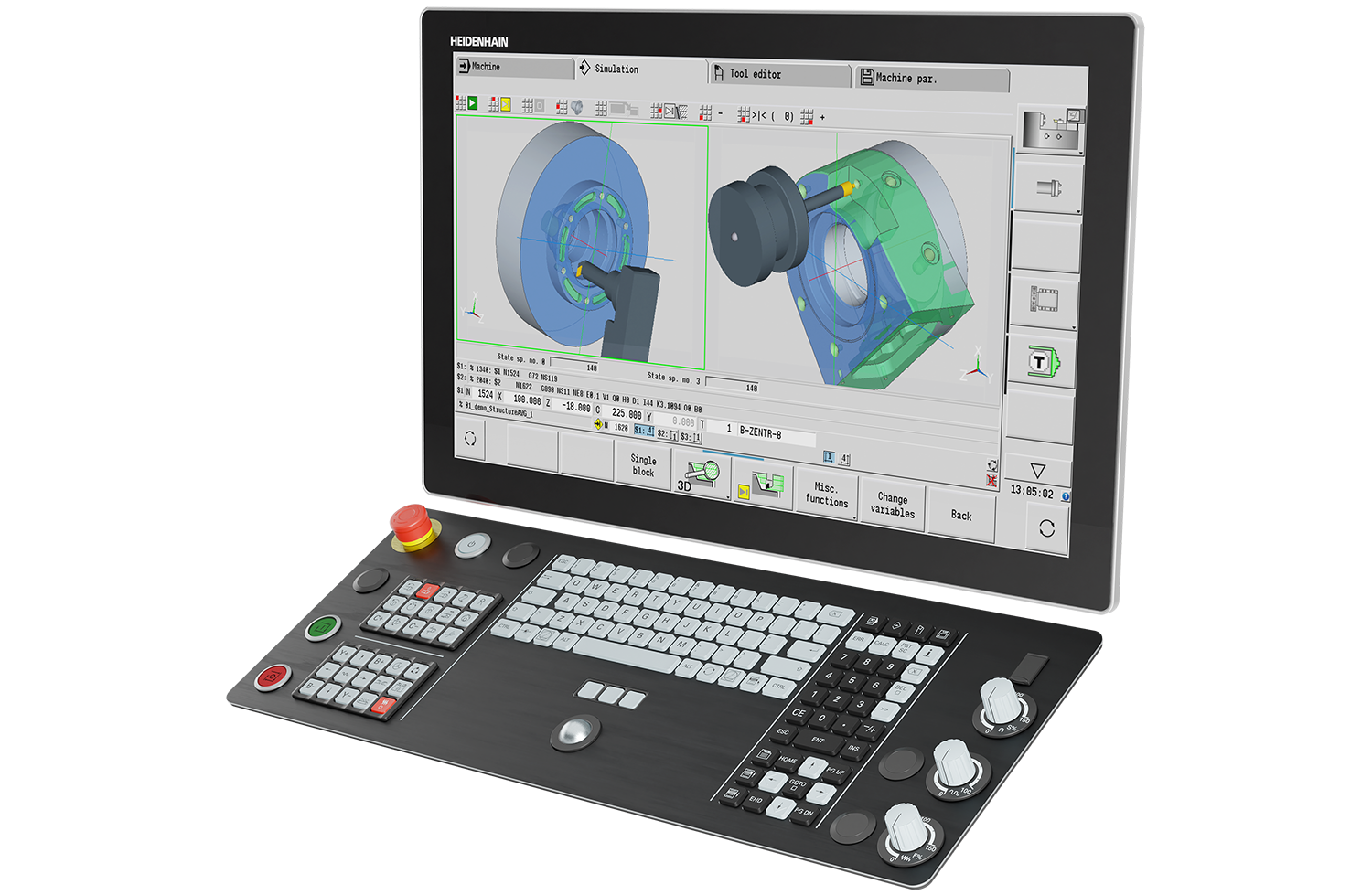

Praktijkgericht ontwerp

High-end in draaibewerking

Of het nu gaat om afzonderlijke onderdelen of series, of om eenvoudige of complexe werkstukken, met de CNC PILOT 640 profiteert u altijd van de juiste ondersteuning dankzij de veelzijdige programmeermogelijkheden. Door het eenvoudige en praktijkgerichte bedieningsconcept kost inwerken of training slechts minimale tijd en inspanning. CNC PILOT ondersteunt draaibanken met een hoofd- en tegenspil, C-as of positioneerbare spil en aangedreven gereedschappen als machines met een Y-as en B-as. Bij de meerkanaalsbewerking kunnen verschillende bewerkingsstappen met meerdere sledes gelijktijdig worden uitgevoerd.

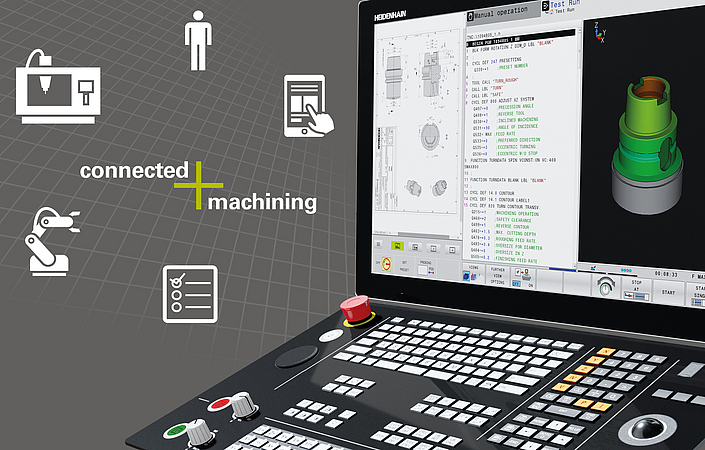

Eenvoudige netwerkintegratie

Eenvoudig beschikbaarheid van data, tijdbesparende processtappen en transparante processen - Connected Machining zorgt voor de optimale aansluiting op oplossingen voor digitaal order- en gegevensbeheer in de productie. Met het functiepakket Connected Machining kunt u HEIDENHAIN-besturingen via toekomstgerichte digitale interfaces en flexibele bedieningsconcepten perfect integreren in procesketens, waardoor u kennisoverdracht binnen het bedrijf eenvoudig optimaliseert. Connected Machining zorgt er zo voor dat HEIDENHAIN-besturingen worden geïntegreerd in end-to-end digitaal orderbeheer van gekoppelde productie en stelt zo de gebruiker centraal bij digitaal orderbeheer.

Connected Machining biedt:

Eenvoudig beschikbaarheid van data
Tijdbesparende processtappen
Transparante processen

Digital Shop Floor

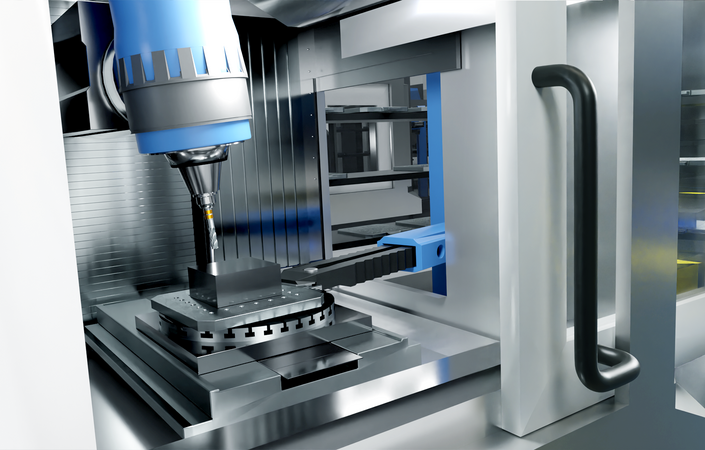

Eenvoudig overstappen naar automatisering

Vooral bij gereedschapsmachines zijn er vele automatiseringsmogelijkheden, maar zijn deze meestal afhankelijk van verschillende factoren. Automation Solution van HEIDENHAIN is een modulaire systeembouwdoos die verschillende hardware- en softwareproducten omvat voor oplossingen op maat. Exploitanten van installaties kunnen daardoor profiteren van een intuïtief bedieningsconcept. Met de in het pakket opgenomen software kunnen werkstuk- en gereedschapbewegingen zonder onderbreking en zonder tijdrovende training worden uitgevoerd. Machinefabrikanten en automatiseringsaanbieders hebben bovendien de mogelijkheid om het bedieningsconcept aan hun behoeften aan te passen en met eigen bedieningsfuncties aan te vullen.

De belangrijkste voordelen op een rij:

Intuïtieve, eenvoudig te bedienen gebruikersinterface
Universele interfaces voor alle gangbare besturingen van gereedschapsmachines
Voorkomen van bedieningsfouten door geïntegreerd gebruikersbeheer

CNC PILOT 640 - Draaien zonder compromissen

Klartext Portal - De informatiepagina voor HEIDENHAIN-besturingen

In het Klartext Portal vindt u veel praktische programmeer- en bewerkingstips en gedetailleerde informatie over functies en productinnovaties.

Klartext Portal
